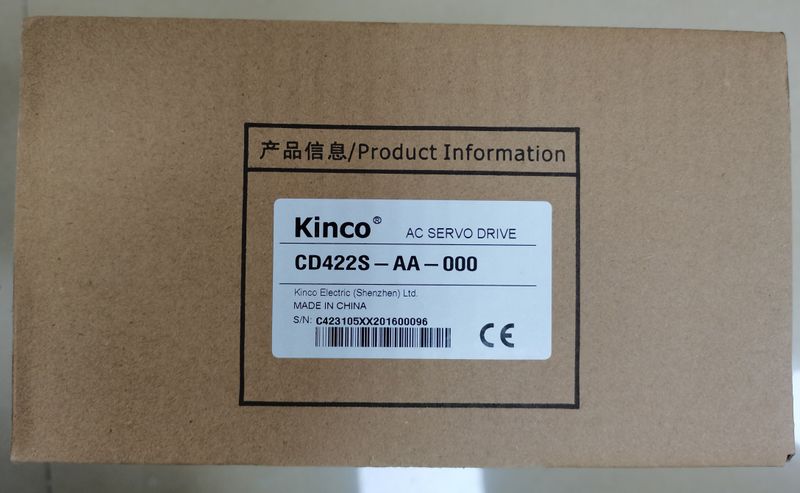

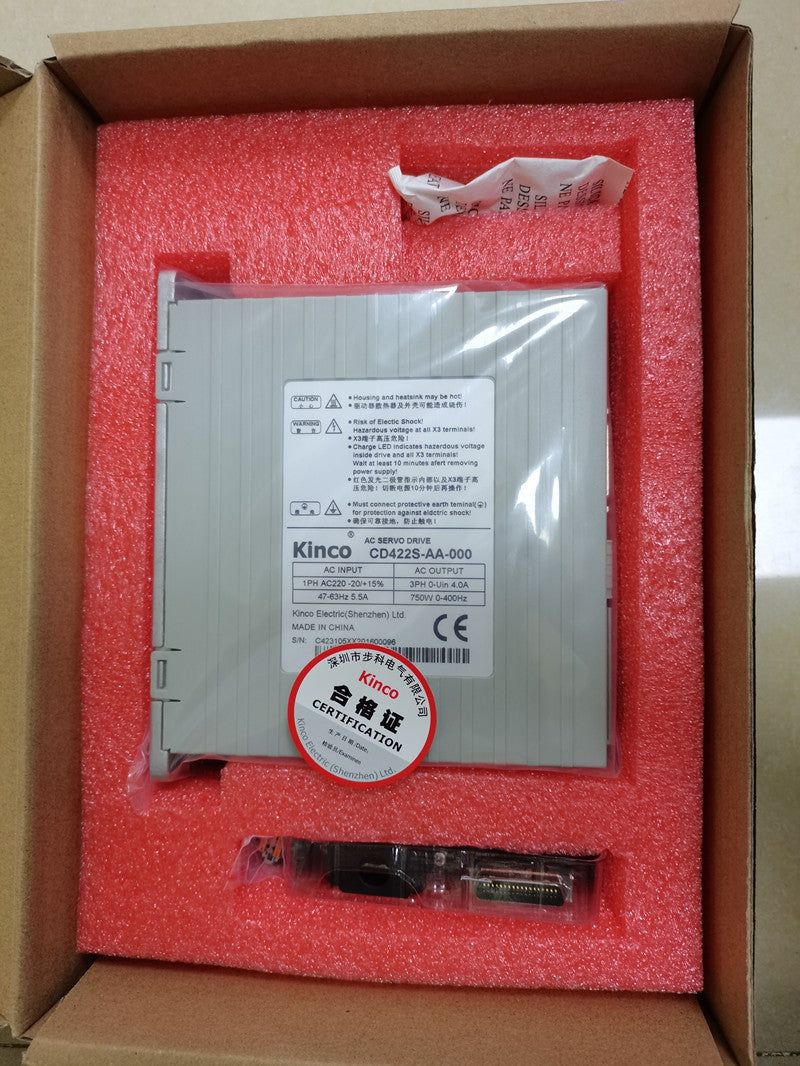

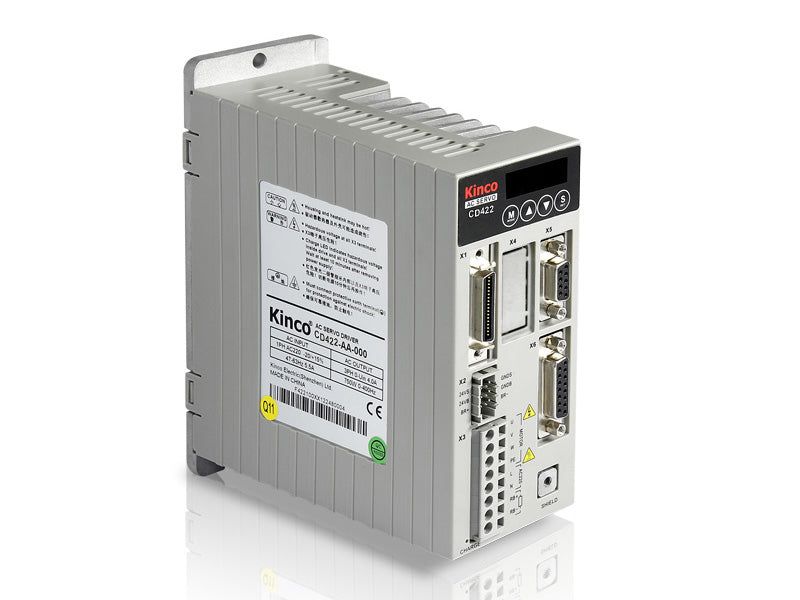

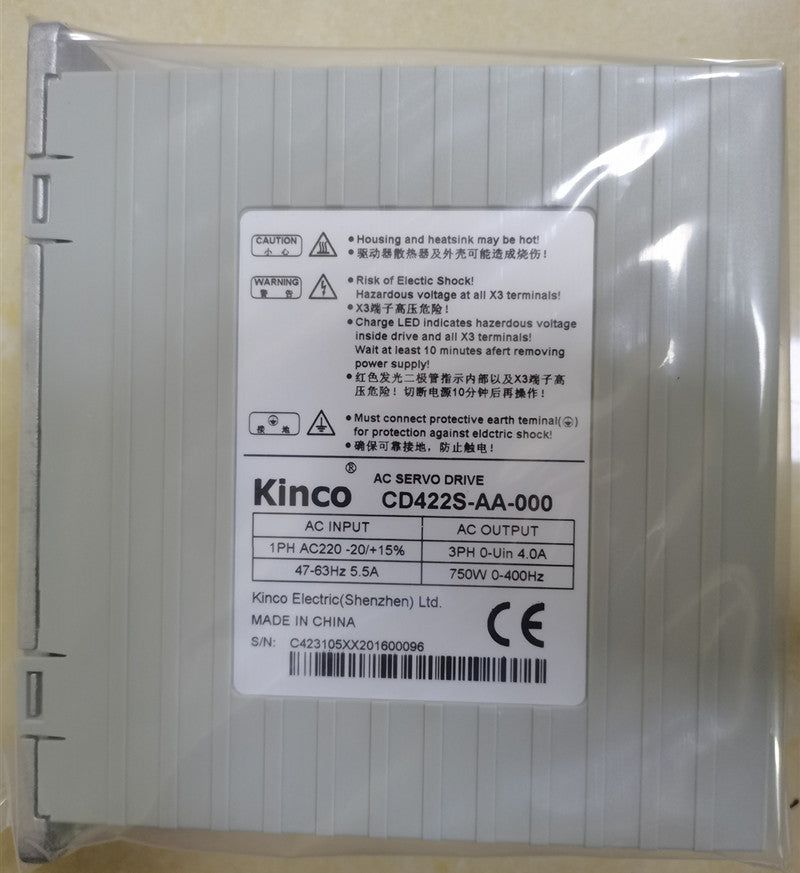

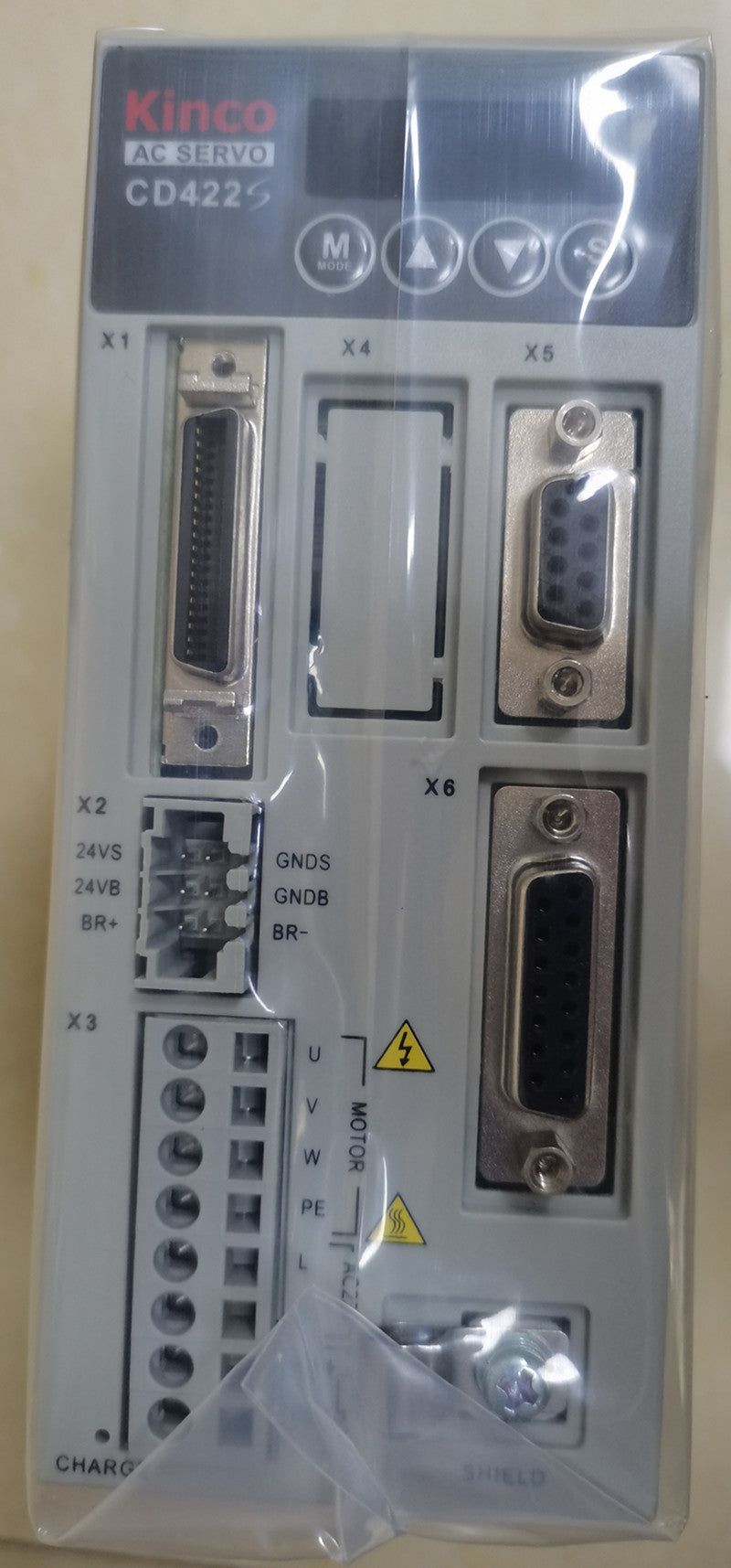

Kinco Kinco CD422-AA-000 Replacement Model CD422S-AA-000 Servo Drive

$360.64 $225.40

伺服驱动器CD422-AA-000

  • 支持双脉冲（CW/CCW）模式，脉冲方向（P/D）模式和A/B相控制
  • 拥有过压、过流、过热等多种保护措施，安全可靠
  • 用自带操作面板或PC调试软件，轻松完成调试
  • 高达300%的过载能力
  • 响应频率高，速度环带宽高达600Hz
  • 拥有多种控制模式以及增益自动调整功能，满足绝大多数应用需求（其中CD2还支持 以下两个特性）
  • 支持双脉冲（CW/CCW）模式、脉冲方向（P/D）模式和增量式编码器(AB)模式控制。
  • 支持宽压输入（3.3～24VDC）。

基本参数

动力电源 单相AC220V -20/+15% 47~63Hz
逻辑电源 18VDC~30VDC 1A
最大连续输出电流(rms) 4A
峰值电流(PEAK) 15A
反馈信号 2500PPR(增量式差分5V编码器)
能耗制动 需要外接制动电阻(根据运行情况定，主要应用在急速停止的场合)
能耗制动电压吸收点 DC380V±5V
过压报警电压 DC400V±5V
欠压报警电压 DC200V±5V
冷却方式 自然冷却
重量 1.2kg
最大输入脉冲频率 差动传输方式：500KPPS，开集电极传输方式：200KPPS

位置控制模式

脉冲指令模式 脉冲+方向，CCW+CW，A相+B相（5V-24V）
指令平滑方式 低通滤波(内部参数设定)
前馈增益 内部参数设定
电子齿轮比 设定范围Gear factor：-32768~32767，Gear divider：1~32767，1/50≤
位置环采样频率 1KHz
模拟量输入电压范围 -10V~+10V（分辨率12位）
输入阻抗 200K

速度控制模式

模拟量输入采样频率 4KHz
指令控制方式 外部模拟指令/内部指令
指令平滑方式 低通滤波(内部参数设定)
输入电压死区设定 内部参数设定
输入电压偏移设定 内部参数设定
速度限制 内部参数设定
力矩限制 内部参数设定／外部模拟指令控制
速度环采样频率 4KHz
模拟量电压输入范围 -10V~+10V（分辨率12位）
输入阻抗 200K
输入采样频率 4KHz

扭矩控制模式

指令控制方式 外部模拟指令/内部指令
指令平滑方式 低通滤波(内部参数设定)
速度限制 内部参数设定／外部模拟指令控制
输入电压死区设定 内部参数设定
输入电压偏移设定 内部参数设定
电流环采样频率 16KHz

数字输入输出功能

输入规格 7路数字输入，通过COM1端的接法，可以为高电平(12.5~30V)有效，也可以低电平有效
输入功能 根据需要自由定义，功能如下：驱动器使能、驱动器错误复位、驱动器工作模式控制、速度环比例控制、正限位、负限位、原点信号、指令反向、内部速度段控制、内部位置段控制、紧急停止、开始找原点、指令激活、齿轮比切换、增益切换
输出规格 5路数字输出，OUT1~OUT4驱动器能力为100mA，OUT5驱动器能力为800mA，可直接驱动抱闸装置
输出功能 根据需要自由定义，功能如下：驱动器就绪、驱动器错误、电机位置到、电机零速、电机抱闸刹车、电机速度到、索引Z信号出现、力矩模式下达到最大限制速度、电机锁轴、电机限位中、原点找到、多段位置到

使用环境

工作温度 0~40℃
保存温度 -10℃~70℃
湿度(不结露) 90%RH以下
保护等级 IP20
保护功能 过压保护、欠压保护、电机过热（Ｉ２Ｔ）保护、短路保护、驱动器过热保护等
通讯接口 RS232(与PC连接方式：2-2、3-3、5-5)
安装场所 无粉尘、干燥、可锁(如电气柜)
安装方式 垂直安装
安装海拔高度 1000m以下无功率限制
大气压力 86kpa~106kpa

尺寸图（mm）
